風華高科0402/0805/1206/1210X102GT201NT 0402/0805/1206/1210 1000 2% 200V X5R陶瓷貼片電容 高壓貼片電容參數解析
| 產品料號 | 0402/0805/1206/1210X102G201NT 0402/0805/1206/1210 1000 2% 200V X5R |
| 品牌 | 風華高科 |
| 尺寸規格 | 0402/0805/1206/1210 |
| 標準容量 | 1000pF |
| 容差 | 2% |
| 電壓 | 200V |
| 端頭材料 | N:三層電鍍 |
| 包裝方式 | T:編帶包裝 |
| 產品材質 | X5R |
| 溫度范圍 | -55℃~125℃ |
一.以風華0402/0805/1206/1210X102D201NT 0402/0805/1206/1210 1000 2% 200V X5R系列的貼片電容的命名為例：
0402/0805/1206/1210：是指該貼片電容的尺寸套小，是用英寸來表示的。04/08/12表示長度是0.0.4/0.08/0.12英寸、02/05/06/10表示寬度為0.02/0.05/0.06/0.10英寸；
X：是表示做這種電容的材質是X5R。
102：是指電容容量，前面兩位是有效數字、后面的2表示有多少個零102=10×10×10,也就是=1000PF；
G：是要求電容的容量值達到的誤差精度為2％。
201：是要求電容承受的耐壓為200V。同樣200前面兩位是有效數字，后面是指有多少個零；
N：是指端頭材料?，F(xiàn)在一般的端頭都是指三層電極(銀/銅層)、鎳、錫；
T：是指包裝方式。T表示編帶包裝，B表示塑料盒散包裝；
二.封裝形式與尺寸的對應關系：
封裝 | (L) 長度 公制(毫米) 英制(英寸) | (W) 寬度 公制(毫米) 英制(英寸) | (t) 端點 公制(毫米) 英制(英寸) |
0201 | 0.60 ± 0.03 (0.024 ± 0.001) | 0.30 ± 0.03 (0.011 ± 0.001) | 0.15 ± 0.05 (0.006 ± 0.002) |
0402 (1005) | 1.00 ± 0.10 (0.040 ± 0.004) | 0.50 ± 0.10 (0.020 ± 0.004) | 0.25 ± 0.15 (0.010 ± 0.006) |
0603 (1608) | 1.60 ± 0.15 (0.063 ± 0.006) | 0.81 ± 0.15 (0.032 ± 0.006) | 0.35 ± 0.15 (0.014 ± 0.006) |
0805 (2012) | 2.01 ± 0.20 (0.079 ± 0.008) | 1.25 ± 0.20 (0.049 ± 0.008) | 0.50 ± 0.25 (0.020 ± 0.010) |
1206 (3216) | 3.20 ± 0.20 (0.126 ± 0.008) | 1.60 ± 0.20 (0.063 ± 0.008) | 0.50 ± 0.25 (0.020 ± 0.010) |
1210 (3225) | 3.20 ± 0.20 (0.126 ± 0.008) | 2.50 ± 0.20 (0.098 ± 0.008) | 0.50 ± 0.25 (0.020 ± 0.010) |
1812 (4532) | 4.50 ± 0.30 (0.177 ± 0.012) | 3.20 ± 0.20 (0.126 ± 0.008) | 0.61 ± 0.36 (0.024 ± 0.014) |
1825 (4564) | 4.50 ± 0.30 (0.177 ± 0.012) | 6.40 ± 0.40 (0.252 ± 0.016) | 0.61 ± 0.36 (0.024 ± 0.014) |
2225 (5764) | 5.72 ± 0.25 (0.225 ± 0.010) | 6.40 ± 0.40 (0.252 ± 0.016) | 0.64 ± 0.39 (0.025 ± 0.015) |
三。風華高科貼片電容的材質有：
CG 代表C0G材質
四.風華高科貼片電容的容量用三位數表示方法：
103 代表10后面有3個零 即：10000 PF
101=100 PF
0R5：R表示為小數點 即：0.5PF

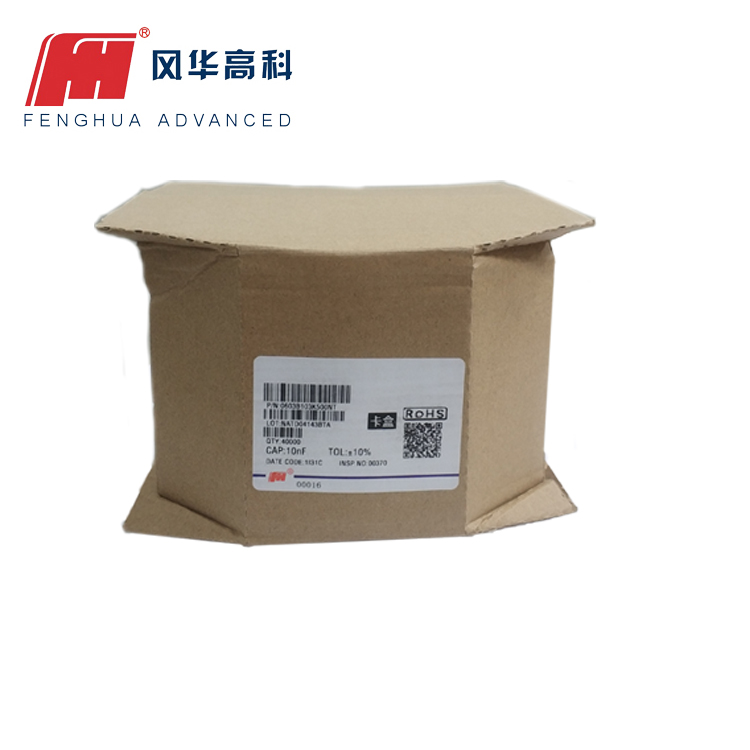

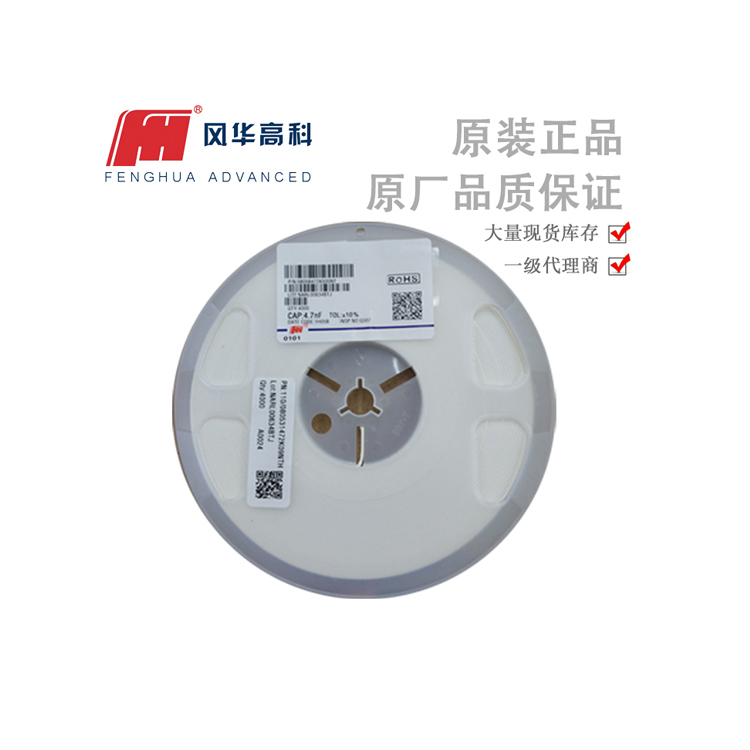

五.產品展示：
