一、貼片天線外觀特點是什么？

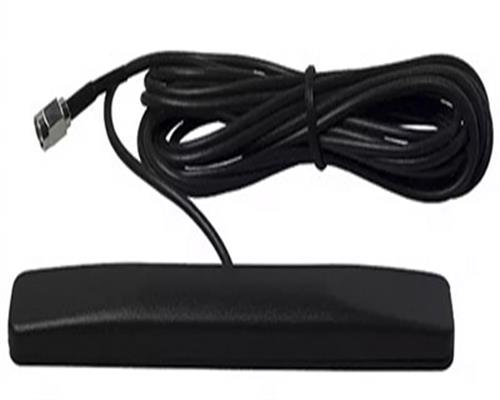

貼片天線是一個餅狀的定向天線，也稱為面板、平板（flat panel）或微帶天線（microstrip antennas）。它們是由兩個金屬板（其中一個金屬板比另一個大）疊加組成的，中間有個片狀介電質。這種天線通常裝在白色或黑色塑料中，這樣不僅可以保護天線，還可以方便安裝。因?yàn)樗鼈兤?、薄且重量輕，貼片天線常常掛在墻壁或天花板上。

二、貼片天線適用范圍：

貼片天線適用于覆蓋單層小型辦公室、小型商店及其他接入點不能放在中央的室內地點。貼片天線產生半球覆蓋面，從安裝點傳播，傳播范圍在30度至180度之間。

三、微帶貼片天線的優點以及應用：

微帶天線分為三大類: 微帶貼片天線,微帶縫天線,微帶行波天線。此處,微帶貼片天線是指諧振式微帶貼片天線。這種天線最大的特點是效率高,但阻抗頻帶較窄。

微帶貼片天線以其相對效率高、分析方法成熟而得到廣泛的應用,但由于這種天線的帶寬較窄,使其應用領域受到限制。微帶貼片天線除應用于軍事方面外,還可以應用于移動通信系統、衛星通信系統、全球定位系統和遠程遙感系統。若應用于移動通信系統,可以作為手機天線與手機機身共型,從而解決了鞭狀天線的功率低、不易于攜帶和電磁輻射對人腦的影響等問題。

微帶貼片天線的窄頻特性,是由其高Q的諧振本性所決定。這意味著當在諧振時實現了匹配而當頻率偏離諧振時電抗分量急劇變動使之失配。故展寬頻帶的方法可以由降低Q值的各個方面去探求,也可以考慮用附加的匹配措施來實現。常用的方法有采用厚基板,采用Xr較小或tanW較大(有耗)的基板,附加阻抗匹配網絡,采用多層結構,在貼片或接地板“開窗” ,非線性基板材料,非線性調整元件,楔形或階梯形基板等。
