一、電容種類有那些呢？

電容通常分為mlcc、高壓電容、貼片電容、薄膜電容、貼片鉭電容、鋁電解電容、安規電容、超級電容、插件電容、陶瓷電容等。

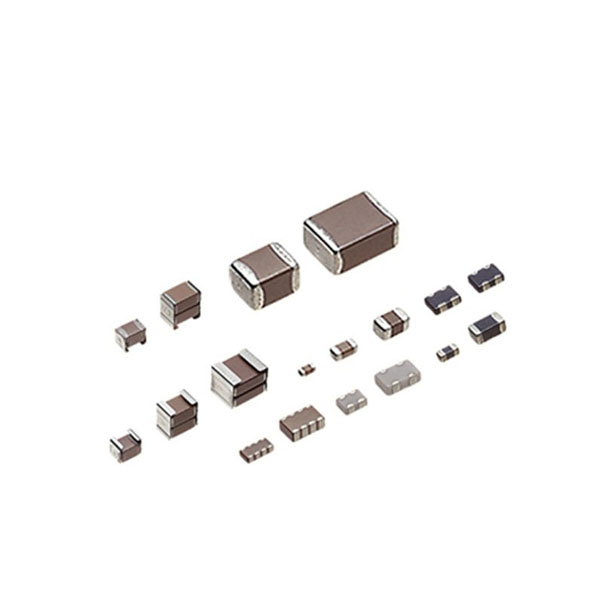

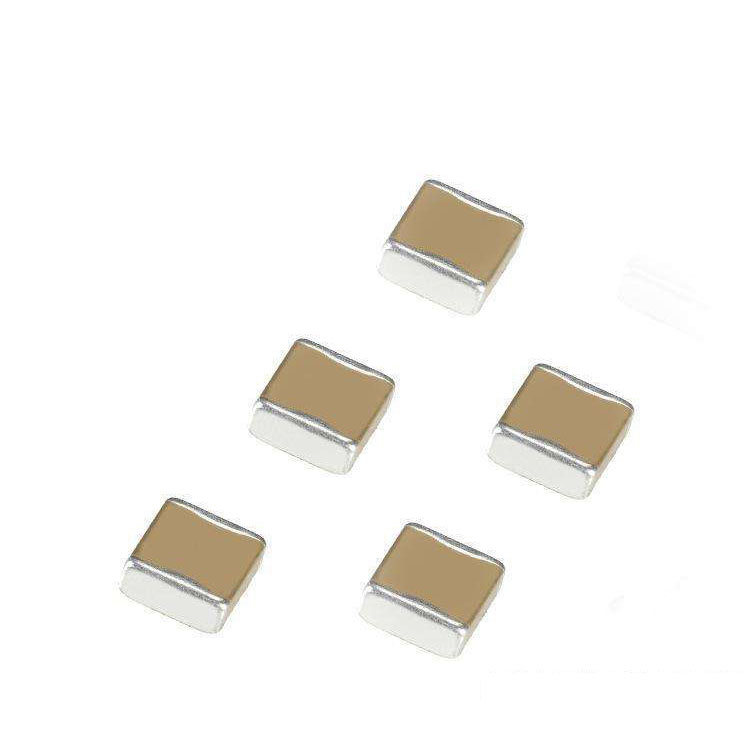

1、MLCC：

MLCC（MulTI-layerCeramicCapacitors）是片式多層陶瓷電容器英文縮寫。是由印好電極（內電極）的陶瓷介質膜片以錯位的方式疊合起來，經過一次性高溫?zé)Y(jié)形成陶瓷芯片，再在芯片的兩端封上金屬層（外電極），從而形成一個類似獨石的結構體，故也叫獨石電容器。

MLCC主要生產廠家有：美國基美（KEMET）；日本村田、京瓷、丸和、TDK；韓國三星；臺灣國巨、華新科、禾伸堂；大陸有名的則是宇陽、風華高科、三環。

MLCC電容的材質有：NP0、C0G、Y5V、Z5U、X7R、X5R等。NP0、C0G溫度特性平穩、容值小、價格高；Y5V、Z5U溫度特性大、容值大、價格低；X7R、X5R則介于以上兩種之間。

MLCC電容的封裝尺寸有： 3225、3216、2012、1608、1005、0603、0402 數值越大。封裝尺寸就更寬更厚。常用的最多是3225，最少是0402。

MLCC電容的偏差有：F：±1%、G：±2%、J：±5% 、K：±10%、M：±20%.

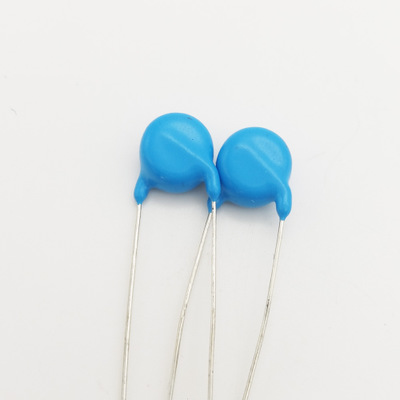

2、高壓電容：

高壓電容一般是指1kv以上的電容，或者10kv以上的電容。目前，高壓電容主要分為：高壓陶瓷電容、高壓薄膜電容、高壓聚丙乙烯電容等等。其中又以高壓陶瓷電容用的最多。

高壓陶瓷電容和其他電容相比，主要的優勢在于其，尺寸小，耐壓高，性能穩定，不含油,不含氣,不會產生污染和不會有易燃易爆的隱患等。高壓電容器具有耗損低、質量輕的等特點。

高壓陶瓷電容的作用有：

(1)、在輸電線路中，利用高壓電容器可以組成串補站，提高輸電線路的輸送能力。

(2)、在大型變電站中，利用高壓電容器可以組成靜止型相控電抗器式動態無功補償裝置（SVC），提高電能質量。

(3)、在配電線路末端，利用高壓電容器可以提高線路末端的功率因數，保障線路末端的電壓質量。

(4)、在變電站的中、低壓各段母線，均裝有高壓電容器，以補償負荷消耗的無功，提高母線側的功率因數。

(5)、在有非線性負荷的負荷終端站，也會裝設高壓電容器，作為濾波用。

理論上電容器可以“通低頻，阻高頻”“通直流，阻交流”。在實際生活中，百高壓電容器主要應用在高壓電力供電中作為功率因數補償或遠程高電壓跌落的電壓提升上。

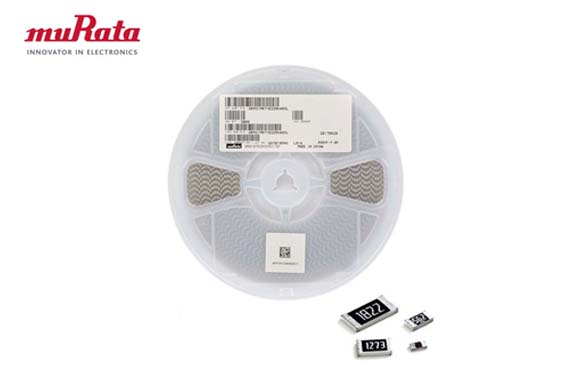

3、貼片電容：

貼片電容是一種電容材質。貼片電容全稱為：多層（積層，疊層）片式陶瓷電容器，也稱為貼片電容，片容。貼片電容有兩種表示方法，一種是英寸單位來表示，一種是毫米單位來表示。

貼片電容的命名規則：

以0603CG102J500NT為例：

0603：是指該貼片電容的尺寸大小，是用英寸來表示的06 表示長度是0.06 英寸、03 表示寬度為 0.03英寸 。

CG ：是表示做這種電容要求用的材質，這個材質一般適合于做小于10000PF以下的電容。

102 ：是指電容容量，前面兩位是有效數字、后面的2 表示有多少個零102=10×100 也就是= 1000PF 。

J：是要求電容的容量值達到的誤差精度為5%，介質材料和誤差精度是配對的 500：是要求電容承受的耐壓為50V 同樣500 前面兩位是有效數字，后面是指有多少個零。

N：是指端頭材料，一般的端頭都是指三層電極（銀/銅層）、鎳、錫 。

T：是指包裝方式，T 表示編帶包裝。

貼片電容分為高壓貼片電容和普通貼片電容，貼片電容的電壓有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V。

貼片電容系列的型號有0201、0402、0603、0805、1206、1210、1812、2010、2225 、2512等。

貼片電容的材料常規分為三種，NPO,X7R,Y5V 。其中NPO 這種材質電性能最穩定，幾乎不隨溫度，電壓和時間的變化而變化，適用于低損耗，穩定性要求要的高頻電路中。

4、薄膜電容：

薄膜電容器是以金屬箔當電極，將其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，從兩端重疊后，卷繞成圓筒狀的構造之電容器。而依塑料薄膜的種類又被分別稱為聚乙酯電容（又稱Mylar電容），聚丙烯電容（又稱PP電容），聚苯乙烯電容（又稱PS電容）和聚碳酸酯電容。

薄膜電容型號的識別方法：

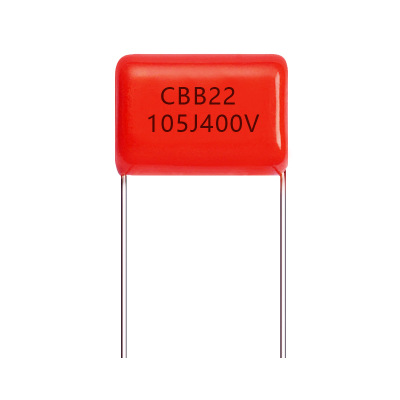

以薄膜電容CBB22 105J/400V為例：

CBB22為金屬化薄膜電容器的型號，屬于其中一類，為聚丙烯薄膜電容器。

105代表容量，此種表示法為“三位法”，即105=10*10（5）pF=1.0uF， 注：10（5）=10的五次方。

J（-/+5%）代表電容器容量等級，一般還有G（-/+2%）、H（-/+3%）、J（-/+5%）、K（-/+10%）、M（-/+20%）。

400表示電容器的額定電壓，使用時不用超過這個值（電容器廠家一般設計留有余量，但不推薦超過額定電壓使用）。

V表示電壓單位，有交流和直流兩種，此處為直流電壓400伏。

薄膜電容主要特性：無極性，絕緣阻抗很高，頻率特性優異(頻率響應寬廣)，而且介質損失很小。

薄膜電容器主要應用于電子、家電、通訊、電力、電氣化鐵路、混合動力汽車、風力發電、太陽能發電等領域。

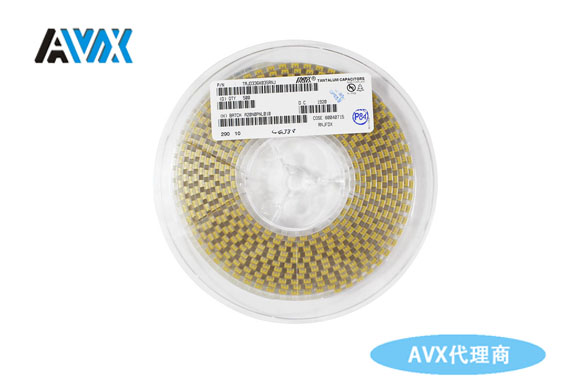

5、貼片鉭電容：

貼片鉭電容的全稱是鉭電解電容，也屬于電解電容的一種，由于使用金屬鉭氧化物做介質，不需要像普通電解電容那樣使用電解液，另外，鉭電容不像普通電解電容那樣使用鍍了鋁膜的電容紙制，所以本身幾乎沒有電感，但同時也限制了它的容量。此外，貼片鉭電容內部沒有電解液，很適合在高溫下工作。貼片鉭電容使用金屬鉭(Ta)作為陽極材料，按陽極結構的不同又可分為箔式和燒粉結式兩種。

優點：

1.體積小。

2.使用溫度范圍寬,耐高溫。

3.壽命長,絕緣電阻高,漏電流小。

4.容量誤差小。

5.等效串聯電阻小(ESR),高頻性能好。

缺點：

1.耐電壓不夠高。

2.電流小。

3.價格高。

貼片鉭電容廣泛應用于各類電子產品，特別是一些高密度組裝且內部空間狹小的產品，如手機、便攜式打印機等。。

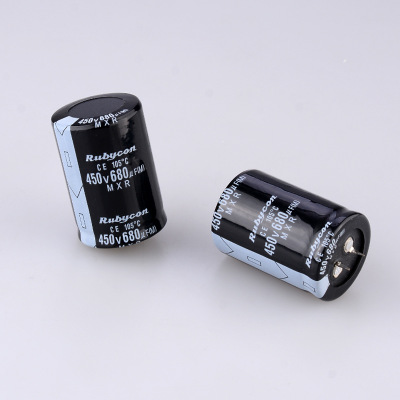

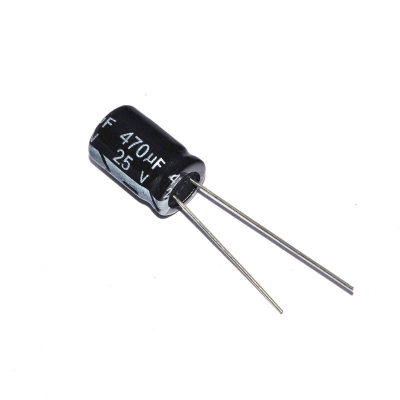

6、鋁電解電容：

鋁電解電容是由鋁圓筒做負極，里面裝有液體電解質，插入一片彎曲的鋁帶做正極制成。還需要經過直流電壓處理，使正極片上形成一層氧化膜做介質。它的特點是容量大，但是漏電大，穩定差，有正負極性，適宜用于電源濾波或者低頻電路中。使用的時候，正負極不要接反。

電解電容的特點有：

1、單位體積的電容量非常大，比其它種類的電容大幾十到數百倍。

2、額定的容量可以做到非常大，可以輕易做到幾萬μf甚至幾f（但不能和雙電層電容比）。

3、價格比其它種類具有壓倒性優勢，因為電解電容的組成材料都是普通的工業材料，比如鋁等等。制造鋁電解電容的設備也都是普通的工業設備，可以大規模生產，成本相對比較低。

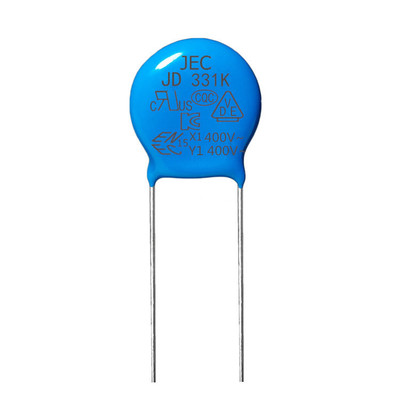

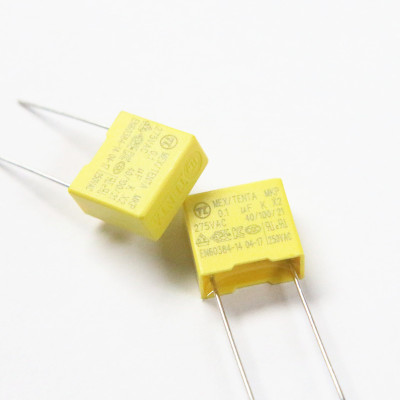

7、安規電容：

安規電容是指電容器失效后，不會導致電擊，不危及人身安全的安全電容器。安規電容通常只用于抗干擾電路中的濾波作用。它們用在電源濾波器里，起到電源濾波作用，分別對共模，差模干擾起濾波作用。出于安全考慮和EMC考慮，一般在電源入口建議加上安規電容。

常規安規電容檢測的方法有：

1、 用手輕輕旋動轉軸，應感覺十分平滑，不應感覺有時松時緊甚至有卡滯現象。將載軸向前、后、上、下、左、右等各個方向推動時，轉軸不應有松動的現象。

2、 用一只手旋動轉軸，另一只手輕摸動片組的外緣，不應感覺有任何松脫現象。轉軸與動片之間接觸不良的可變電容器，是不能再繼續使用的。

3、 將萬用表置于R×10k擋，一只手將兩個表筆分別接可變電容器的動片和定片的引出端，另一只手將轉軸緩緩旋動幾個來回，萬用表指針都應在無窮大位置不動。在旋動轉軸的過程中，如果指針有時指向零，說明動片和定片之間存在短路點；如果碰到某一角度，萬用表讀數不為無窮大而是出現一定阻值，說明可變電容器動片與定片之間存在漏電現象。

安規電容廣泛應用于小家電產品、電源產品、機電馬達，LED燈飾、充電器、不間斷電源等。

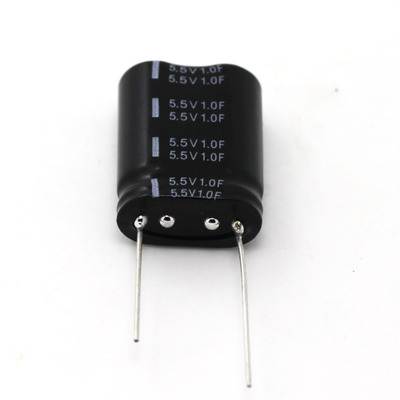

8、超級電容：

超級電容又名電化學電容，雙電層電容器、黃金電容、法拉電容，是從上世紀七、八十年代發展起來的通過極化電解質來儲能的一種電化學元件。

它不同于傳統的化學電源，是一種介于傳統電容器與電池之間、具有特殊性能的電源，主要依靠雙電層和氧化還原贗電容電荷儲存電能。但在其儲能的過程并不發生化學反應，這種儲能過程是

的，也正因為此超級電容器可以反復充放電數十萬次。

優點：

1、很小的體積下達到法拉級的電容量。

2、無須特別的充電電路和控制放電電路。

3、和電池相比過充、過放都不對其壽命構成負面影響。

4、從環保的角度考慮，它是一種綠色能源

5、超級電容器可焊接，因而不存在像電池接觸不牢固等問題。

缺點：

1、如果使用不當會造成電解質泄漏等現象。

2、和鋁電解電容器相比，它內阻較大，因而不可以用于交流電路。

9、插件電容：

電容按外形分，可分為插件式，貼片式（SMD)。

插件電容的種類有：

1、插件鋁電解電容；

2、插件鉭電解電容；

3、聚酯薄膜電容器；

4、聚丙烯薄膜電容器；

5、云母電容器；

6、陶瓷電容器（單層）；

7、多層陶瓷電容器；

8、聚苯乙烯電容器；

9、金屬化薄膜（聚酯和聚丙烯）電容器；

10、超級電容器；

11、可調電容等。

插件電容封裝尺寸主要有：4*7 5*11 6.3*11 8*12 10*13 10*16 10*20 10*25 13*20 16*22 16*30 18*32 。

插件電容容量有： 1UF 2.2UF 3.3UF 4.7UF 6.8UF 10UF 22UF 33UF 47UF 68UF 100UF 220UF 330UF 470UF 680UF 1000UF 2200UF。

插件電容電壓有：6.3V 10V 16V 25V 35V 50V 63V 100V 160V 200V 250V 350V 400V 450V。

10、陶瓷電容：

陶瓷電容是指用高介電常數的電容器陶瓷鈦酸鋇一氧化鈦擠壓成圓管、圓片或圓盤作為介質，并用燒滲法將銀鍍在陶瓷上作為電極制成。它又分高頻瓷介和低頻瓷介兩種。陶瓷電容按照封裝不同可分為插件和貼片式。按照介質不同可分為類I瓷介電容和II類瓷介I電容，通常NP0，SL0，COG是I類瓷介電容，X7R，X5R，Y5U，Y5V是II類瓷介電容， I類瓷介電容容量定性很好，基本不隨溫度，電壓，時間等變化而變化，但是一般容量都很小，而II類瓷介電容容量穩定性很差，隨著溫度，電壓，時間變化幅度較大，所以一般用在對容量穩定性。要求不高的場合，如濾波等 。

　　陶瓷電容的特點：

　　陶瓷電容也分為高頻陶瓷電容和低頻陶瓷電容兩種。并且兩種陶瓷電容都是具有比較好的穩定性、絕緣性以及耐高壓性的特點。并且在一些比較惡劣的環境中，還是能夠正常的工作的。但是一般陶瓷電容的容量都是比較小的。

 高頻陶瓷電容：它具有比較小的正電容溫度系數，一般是應用于高穩定的震蕩回路中，并且充當回路電容和墊整電容的作用。

  低頻陶瓷電容：它的使用范圍比較有限e79fa5e98193e4b893e5b19e31333365663538制，一般都是限于在工作頻率比較低的回路中使用，或者是在對穩定性要求不高的回路中使用。

     陶瓷電容的作用：

　在使用中，一般是高頻陶瓷電容的使用比較廣泛。在很多大功率、高壓領域都是用求使用高頻陶瓷電容的。而在這幾年，隨著人們對材料的應用，對電極和制造技術都是有很大的改變的。而陶瓷電容也是有很大的改變的，在我們生活中的應用更是廣泛，并且已經成為很多電子產品中不可缺少的一個電子元件。特別是在一些比較大的電器中，它的作用是非常重要的。

 因為陶瓷具有絕緣性，所以它就被廣泛的應用于電子、電器以及防觸電的等等行業。
