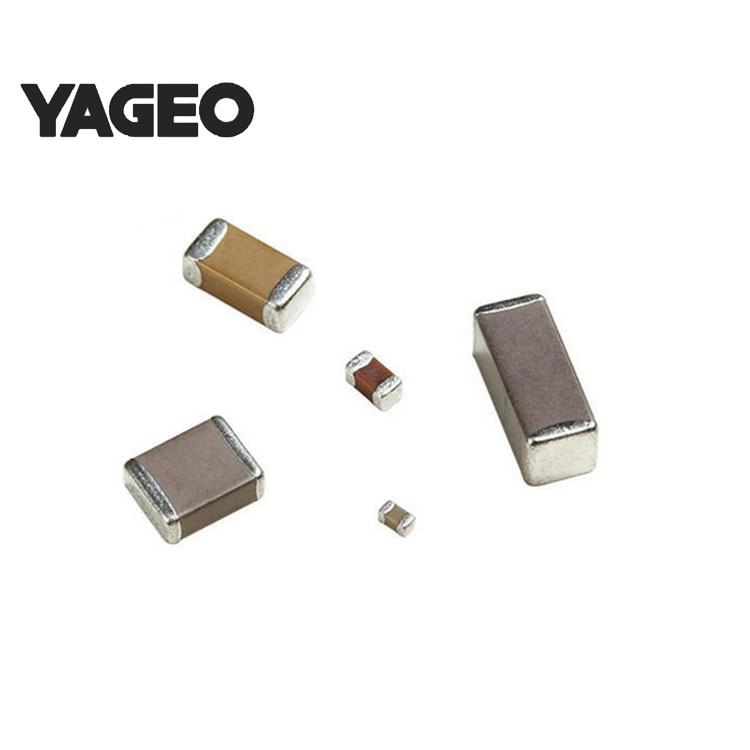

貼片電容

　　貼片電容是一種電容材質。貼片電容全稱為：多層（積層，疊層）片式陶瓷電容器，也稱為貼片電容，片容。貼片電容有兩種表示方法，一種是英寸單位來表示，一種是毫米單位來表示。

　　貼片電容一般都為高檔芯片組的型號采用，但因?yàn)閮r(jià)格高昂，往往不是普通消費者所能接受；而TNT2PRO芯片組以下規格的顯卡，一般又不采用貼片電容，以減低生產成本，以致家用或者一般商用用戶，很難買稱心的貼片電容顯卡。

貼片電容在電路中的作用有哪些？

　　1、去耦作用

　　電容在去耦電路中就叫做“去耦”電容，那么起到的作用自然也就是去耦作用了，主要是消除沒記放大器見的耦合干擾以及輸出信號的干擾。

　　2、中和作用

　　用于中和電路中的電容器叫中和電容，多用于收音機和電視機的高頻放大器中，用來消除自激和震蕩現象。

　　3、耦合作用

　　電容的耦合作用主要是為了防止前后兩級電路的靜態工作點相互影響，起的作用是通交流阻直流，這也是電容最重要的特性之一。

　　4、儲能作用

　　說到儲能歹意個想到的就是電池了，電子產品中的電池其實都是電容的一種，在電路中主要起到充放電的作用。

　　5、濾波作用

　　濾波是電容的作用中比較中要的一部分，幾乎所有的電源電路中都會用到。電容越大低頻就越容易通過，電容越小高頻就越容易通過，因此可以得出容量大的貼片電容濾低頻，容量小的電容器濾高頻。

　　6、時間常數

　　時間常數是指過度反應所需要的時間，主要是控制時間常數的大小，從而控制電容充放電的時間。

貼片電容如何區分正負極？

　　貼片電容又名SMD電容器、表面安裝電容器，外表通常為黃色、玄色或淡藍色。可分為無極性和有極性兩類?，F(xiàn)在主要探討一下有極性貼片電容正負極區分。

　　貼片鋁電解電容電容的正負極區分和丈量電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳是非來區別正負極長腳為正，短腳為負。

　　當我們不知道電容的正負極時，可以用萬用表來丈量。電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無窮大，而是一個有限的數值，一般在1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正（電阻擋時的黑表筆），負端接電源負（電阻擋時的紅表筆）時，電解電容的漏電流才?。╇娮璐螅?。反之，則電解電容的漏電流增加（漏電阻減?。＿@樣，我們先假定某極為“+”極，指針式萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針休止的刻度（表針靠左阻值大），（對于數字萬用表來說可以直接讀出讀數。）然后將電容放電（兩根引線碰一下），然后兩只表筆對調，重新進行丈量。兩次丈量中，表針最后停留的位置靠左（或阻值大）的那次，黑表筆接的就是電解電容的正極。
