國巨排阻的阻值怎么讀取??
集成若干單一電阻,內部方式可以串聯,或者并聯;簡化PCB板設計、安裝更加方便、保證SMT 焊接質量、減小成套設備的體積。

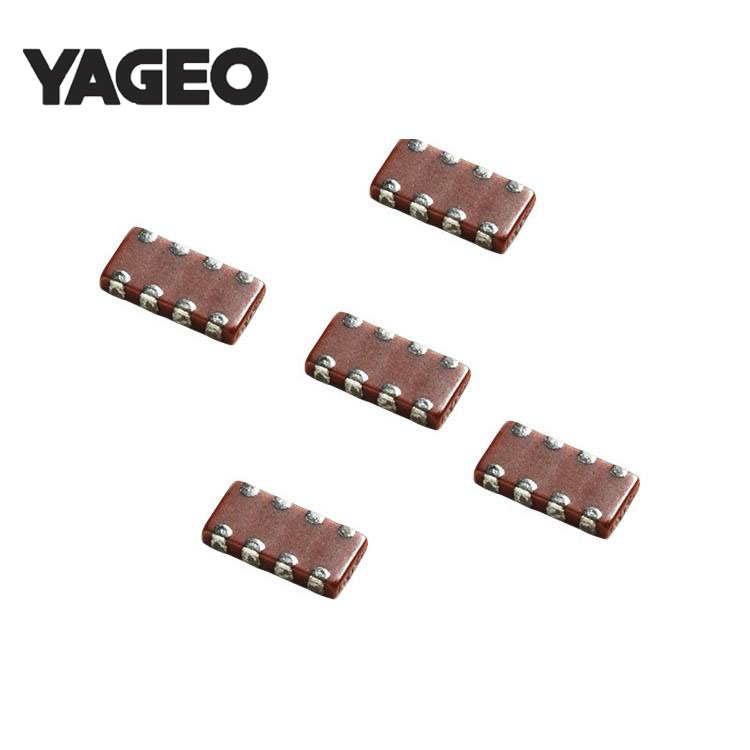

排阻,即網絡電阻器(Wire-wound Resistor)。排阻是將若干個參數完全相同的電阻集中封裝在一起,組合制成的。它們的一個引腳都連到一起,作為公共引腳。
其余引腳正常引出。所以如果一個排阻是由n個電阻構成的,那么它就有n+1只引腳,一般來說,最左邊的那個是公共引腳。

標示為“0”或…000”的排阻阻值為OΩ,這種排阻實際上是跳線(短路線)。
一些精密排阻采用四位數字加一個字母的標示方法(或者只有四位數字)。前三位數字分別表示阻值的百位、十位、個位數字,第四位數字表示前面三個數字乘10的N次方,單位為歐姆。
數字后面的第一個英文字母代表誤差(G=2%、F=1%、D=0.25%、B=O.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%)。如標示為“2341”的排阻的電阻為234×10=2340Ω。
排阻具有方向性,與色環電阻相比具有整齊、所占空間少的優勢。
上拉排阻:上拉是相對下拉來說的??梢院唵蔚睦斫馍侠淖饔檬墙o信號線提供一個驅動電壓,使之傳輸更穩定,傳輸距離更遠~用來抵消線路中內阻對信號的損耗。
排阻的阻值讀取?
在三位數字中,從左至右的第一、第二位為有效數字,第三位表示
前兩位數字乘10的N次方(單位為Ω)。如果阻值中有小數點,則用“R”表示,并占一位有效數字。例如:標示為“103”的阻值為10×10=10kΩ;標示為“222”的阻值為2200Ω即2.2kΩ;標示為“105”的阻值為1MΩ。需要注意的是,要將這種標示法與一般的數字表示方法區別開來,如標示為220的電阻?器阻值為22Ω,只有標志為221的電阻器阻值才為220Ω。?標示為“0”或…000”的排阻阻值為OΩ,這種排阻實際上是跳線(短路線)。?
一些精密排阻采用四位數字加一個字母的標示方法(或者只有四位數字)。前三位數字分別表示阻值的百位、十位、個位數字,第四位數字表示前面三個數字乘10的N次方,單位為歐姆;數字后面的第一個英文字母代表誤差(G=2%、F=1%、D=0.25%、B=O.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%)。如標示為“2341”的排阻的電阻為234×10=2340Ω。?
