什么是光電三極管？ 光電三極管的結構
光電三極管是一種晶體管，它有三個電極，其中基極未引出。當光照強弱變化時，電極之間的電阻會隨之變化。光電三極管可以根據光照的強度控制集電極電流的大小，從而使光電三極管處于不同的工作狀態，光電三極管僅引出集電極和發射極，基極作為光接收窗口。
光電三極管也稱光敏三極管，它的電流受外部光照控制，是一種半導體光電器件。光電三極管是一種相當于在三極管的基極和集電極之間接入一只光電二極管的三極管，光電二極管的電流相當于二極管的基極電流。因?yàn)榫哂须娏鞣糯笞饔?，光電三極管比光電二極管靈敏得多，在集電極可以輸出很大的光電流。
光電三極管有塑封、金屬封裝（頂部為玻璃鏡窗口）、陶瓷、樹脂等多種封裝結構，引腳分為兩腳和三腳型。一般兩個管腳的光電三極管，管腳分別為集電極和發射極，而光窗口則為基極。
在無光照射時，光電三極管處于截止?fàn)顟B(tài)，無電信號輸出。當光信號照射光電三極管的基極時，光電三極管導通，首先通過光電二極管實現光電轉換，再經由三極管實現光電流的放大，從發射極或集電極輸出放大后的電信號。
光電三極管有兩種基本結構，NPN結構與PNP結構。用N型硅材料為襯底制作的 NPN結構，稱為 3DU型；用P型硅材料為襯底制作的稱為PNP結構，稱為3CU型。

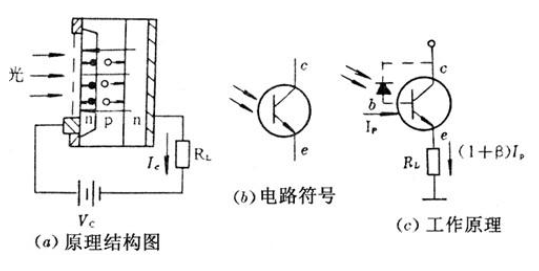

圖1 3DU型硅光電三極管的結構及電路符號
