三極管全稱半導體三極管，也稱雙極型晶體管、晶體三極管，在電路中主要起開關和放大電流的作用，按照半導體排列方式分為NPN和PNP兩種，三極管給人直觀感覺具有三個管腳，就像二極管一樣有兩個管腳，正如其名，該元件具有B（基極），C（集電極），E（發射極）。

三極管的作用

（1）主要起開關作用；

（2）起處理放大信號的作用，各種聲音，圖像，文字處理等等各種信號。

三極管的構成

三極管的內部構成必須要滿足以下條件：

①基區做得很薄摻雜的濃度較低；

②發射區摻雜的濃度比較大，以便于發射載流子；

③集電區它的面積大，便于收集載流子面，形成電流每秒開關200K次以上，（兩百千次）。

比如NPN型三極管，由兩個N區1個P區構成，也可分發射區、基區、集電區這三個區，它有三個集，每個區各引出一條腳，叫三個集，他們分別是基極d、發射極e、集電極c，所以從外形上看，三極管有三個腳。

三極管的功能和特點有哪些？

三極管在電路中與前面說的兩個器件是不同的，它具有電流放大功能。我們知道晶閘管是根據其內部具有強烈的電流正反饋作用而使管子導通；場效應管是由于電場的作用“打通”了PN結，使管子導通；那么三極管是由于什么原因促使其導通的呢？我們從三極管的內部可見其端倪。

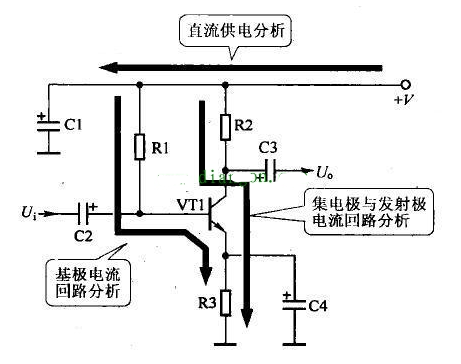

有示意圖可知，要使三極管導通必須符合以下條件，我們先要給三極管基極一個基極電流；然后三個電極之間要構成一定的偏壓條件，那就是發射結要給予正向電壓、集電結要給予反向電壓之后，對于NPN三極管來說才有電流從集電極C流向發射極E（對于PNP三極管電流則是從發射極E流向集電極C的），由此可知三極管是一個電流型的控制器件。三極管和場效應管功能類似，都可以作為信號放大、振蕩和調制用。

+
