瞬態抑制二極管是什么？

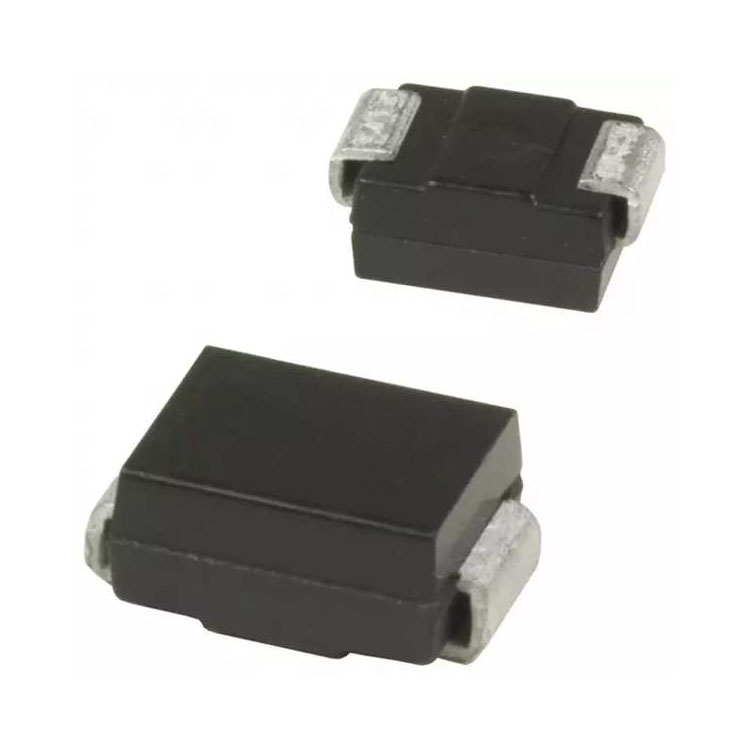

　　瞬態電壓抑制二極管（Transient Voltage Suppressor）簡稱TVS，是一種二極 管形式的高效能保護器件。當TVS 二極管的兩極受到反向瞬態高能量沖擊時，它 能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩?，吸收高達數千瓦的 浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元 器件，免受各種浪涌脈沖的損壞。

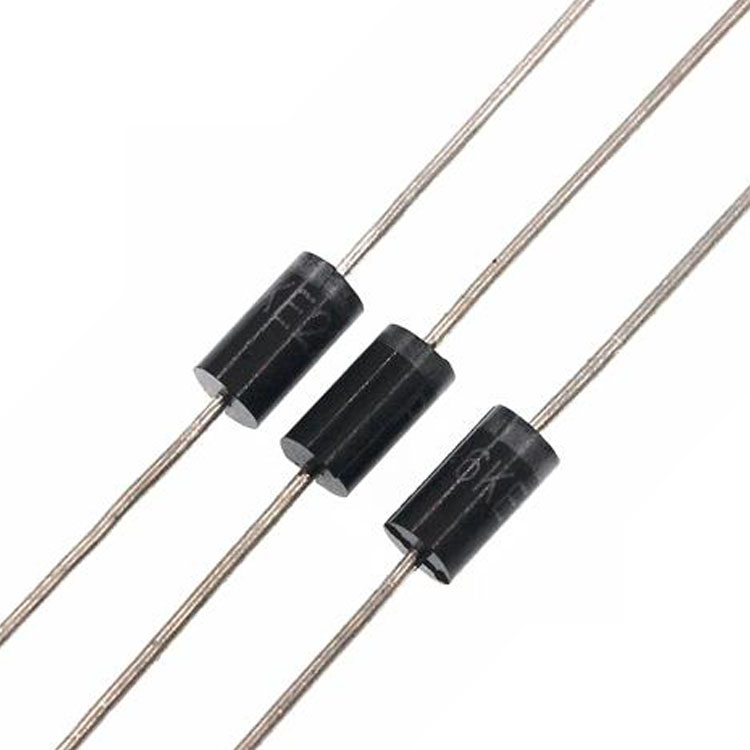

　　瞬態抑制二極管的特點：

　　1、將TVS 二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的脈沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。

　　2、靜電放電效應能釋放超過10000V、60A 以上的脈沖，并能持續10ms；而一般的TTL 器件，遇到超過30ms 的10V脈沖時，便會導至損壞。利用TVS 二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾（Crosstalk）。

　　3、將TVS 二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪聲影響。

　　瞬態抑制二極管參數：

　　1.最大反向漏電流ID和額定反向關斷電壓VWM。

　　VWM 是TVS 最大連續工作的直流或脈沖電壓，當這個反向電壓加入TVS 的兩極間時，它處于反向關斷狀態，流過它的電流應小于或等于其最大反向漏電流 ID。

　　2.最小擊穿電壓VBR 和擊穿電流IR

　　VBR是TVS 最小的雪崩電壓。25℃時，在這個電壓之前，TVS 是不導通的。當TVS 流過規定的1mA 電流（IR）時，加入TVS 兩極間的電壓為其最小擊穿電壓VBR。按TVS 的VBR 與標準值的離散程度，可把TVS 分為±5%VBR和±10%VBR 兩種。對于±5%VBR來說，VWM=0.85VBR；對于±10%VBR 來說，VWM=0.81VBR。

　　3.最大箝拉電壓VC 和最大峰值脈沖電流IPP

　　當持續時間為20微秒的脈沖峰值電流IPP 流過TVS 時，在其兩極間出現的最大峰值電壓為VC。它是串聯電阻上和因溫度系數兩者電壓上升的組合。VC 、IPP反映 TVS 器件的浪涌抑制能力。VC 與VBR 之比稱為箝位因子，一般在1.2~1.4之間。

　　4.電容量C

　　電容量C 是TVS 雪崩結截面決定的、在特定的1MHZ頻率下測得的。C 的大小與TVS 的電流承受能力成正比，C 過大將使信號衰減。因此，C 是數據接口電路選用TVS 的重要參數。

　　5.最大峰值脈沖功耗PM

　　PM 是TVS 能承受的最大峰值脈沖耗散功率。其規定的試驗脈沖波形和各種TVS 的PM 值，請查閱有關產品手冊。在給定的最大箝位電壓下，功耗PM 越大，其浪涌電流的承受能力越大；在給定的功耗PM 下，箝位電壓VC 越低，其浪涌電流的承受能力越大。另外，峰值脈沖功耗還與脈沖波形、持續時間和環境溫度有關。而且TVS 所能承受的瞬態脈沖是不重復的，器件規定的脈沖重復頻率（持續時間與間歇時間之比）為0.01%，如果電路內出現重復性脈沖，應考慮脈沖功率的“累積”，有可能使TVS 損壞。

　　6.箝位時間TC

　　TC 是TVS兩端電壓從零到最小擊穿電壓VBR 的時間。對單極性TVS一般是1×10-12秒；對雙極性TVS一般 是1×10-11 秒。
