瞬態抑制二極管的分類

　1、按極性分為單極性和雙極性兩種

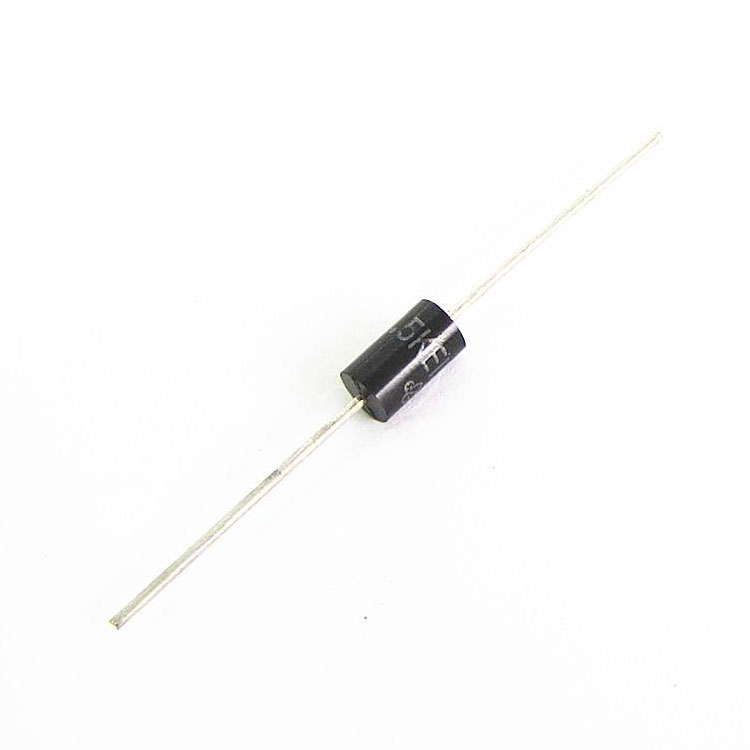

　2、按用途可分為各種電路都適用的通用型器件和特殊電路適用的專用型器件。如：各種交流電壓保護器、4~200mA 電流環保器、數據線保護器、同軸電纜保護器、電話機保護器等。若按封裝及內部結構可分為：軸向引線二極管、雙列直插TVS 陣列（適用多線保護）、貼片式、組件式和大功率模塊式等。

　　瞬態抑制二極管的選用技巧有那些？

　　1、確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。

　　2、TVS額定反向關斷VWM 應大于或等于被保護電路的最大工作電壓。若選用的VWM 太低，器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。串行連接分電壓，并行連接分電流。

　　3、 TVS 的最大箝位電壓VC 應小于被保護電路的損壞電壓。

　　4、在規定的脈沖持續時間內，TVS 的最大峰值脈沖功耗PM 必須大于被保護電路內可能出現的峰值脈沖功率。在確定 最大箝位電壓后，其峰值脈沖電流應大于瞬態浪涌電流。

　　5、對于數據接口電路的保護，還必須注意選取具有合適電容C的TVS 器件。

　　6、根據用途選用TVS 的極性及封裝結構。交流電路選用雙極性TVS較為合理；多線保護選用TVS 陣列更為有利。

　　7、溫度考慮。瞬態電壓抑制器可以在－55~+150℃之間工作。如果需要TVS在一個變化的溫度 工作，由于其反向漏電流ID是隨增加而增大；功耗隨TVS結溫增加而下降，從+25℃到+175℃，大約線性下降50%雨擊穿電壓VBR 隨溫度的增加按一定的系數增加。因此，必須查閱有關產品資料，考慮溫度變化對其特性的影響。
