如何識別PNP與NPN三極管
半導體三極管也稱為晶體三極管,可以說它是電子電路中最重要的器件。它最主要的功能是電流放大和開關作用。 三極管顧名思義具有三個電極。二極管是由一個PN結構成的,而三極管由兩個PN結構成,共用的一個電極成為三極管的基極(用字母B表示——B取自英文Base,基本(的)、基礎(的)),其他的兩個電極分別稱為集電極(用字母C表示——C取自英文Collector,收集)和發射極(用字母E表示—— E取自英文Emitter,發射)。
三極管最基本的作用是放大作用,它可以把微弱的電信號變成一定強度的信號,當然這種轉換仍然遵循能量守恒,它只是把電源的能量轉換成信號的能量。三極管有一個重要參數就是電流放大系數β。當三極管的基極上加一個微小的電流時,在集電極上可以得到一個是注入電流β倍的電流,即集電極電流。集電極電流隨基極電流的變化而變化,并且基極電流很小的變化可以引起集電極電流很大的變化,這就是三極管的放大作用。

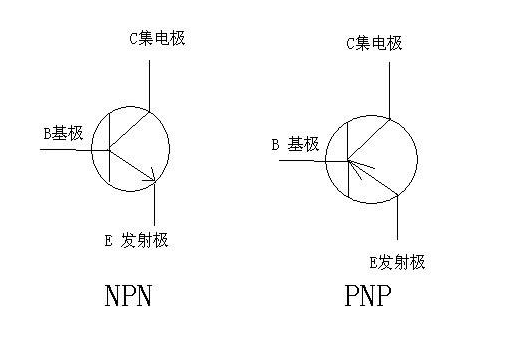

如何區分三極管PNP與NPN
根據三極管的外形來判斷???
1.一般說來,PNP型三極管的外殼比NPN型高得多。另外,NPN型三極管外殼上有一個突出標志,根據這些不同就可以把它們區分開來。???
2.用萬用電表的歐姆擋來判斷???
根據等效電路的不同,就可以用萬用表的歐姆擋來區分它們。方法如下:???
將萬用電表?yè)苤吝m當?shù)臍W姆擋(實際上,在測量的過程中,要根據需要適當調節歐姆擋的擋級):???
(1)將電表的紅表筆接三極管的某一管腳,黑表筆先后分別接另外兩個管腳,可測得兩個阻值。???
(2)若這兩個值都很小(即阻值小于幾百歐),則說明這個三極管是PNP型的三極管,與紅表筆相接觸的那個管腳是它的基極b.對它的進一步判斷是:將紅、黑表筆對調一下,即將黑表筆接觸基極b,紅表筆先后接另外兩個管腳,重復測量一次,若測得的兩個阻值均很大,則說明此三極管就是PNP型的三極管,且紅、黑表筆對調后,與黑表筆相接觸的那個管腳就是它的基極b,這就是證明原來判斷是正確的。??
(3)否則,重復步驟(1),直到測得的兩個阻值都很小或者測試三次以上為止。???
(4)若以紅表筆為基準,把三極管的三個管腳都試了一遍,但它們都不滿足步驟(2)的條件,則說明這個三極管是NPN型的三極管,對它的進一步判斷步驟如下:把紅、黑表筆位置對調一下,即以黑表筆為基準,紅表筆分別接另外兩個管腳。若某一次測得的這兩個阻值都很?。醋柚敌∮趲装贇W姆),則說明這個三極管是NPN型的三極管,與黑表筆相接觸的那個管腳是它的基極b。??
由以上可知,用萬用電表測阻值法不僅可以區分PNP和NPN型三極管,而且還可以把三極管的基極b判斷出來。?
