三級管的三個極如何判斷? 三級管用萬能表怎么測量?
三級管的三個極如何判斷?

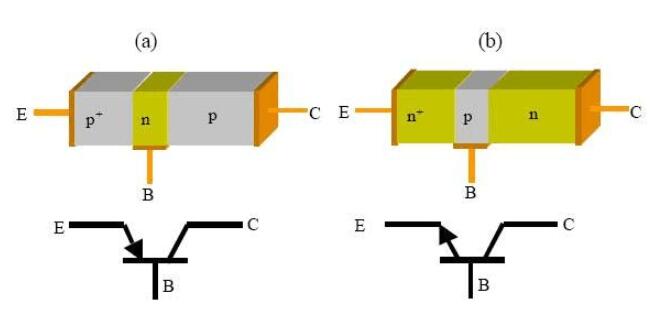

中間的N區(或P區)叫基區,兩邊的區域叫發射區和集電區,這三部分各有一條電極引線,分別叫基極B、發射極E和集電極C,是能起放大、振蕩或開關等作用的半導體電子器件。

發射極特別被標出,箭號所指的極為n型半導體,管型的判別?一般,管型是NPN還是PNP應從管殼上標注的型號來辨別。依照部分標準,三極管型號的第二位(字母),A、C表示PNP管,B、D表示NPN管(A、B表示鍺管(Ge),C、D表示硅管(Si))。

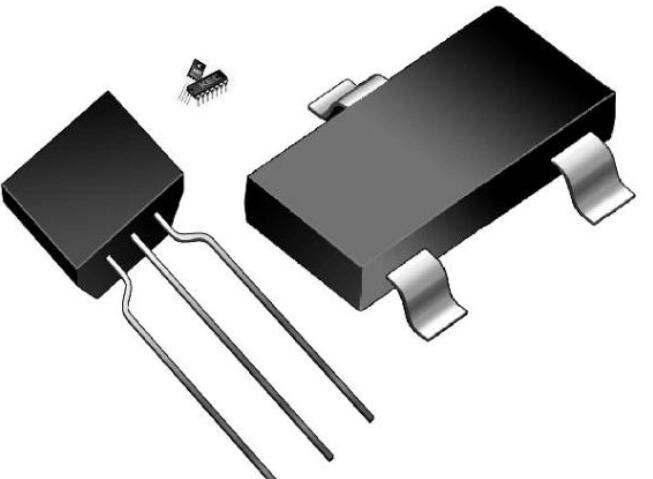

例如:底視圖位置放置,使三個引腳構成等腰三角形的頂點上,從左向右依次為e?b?c;對于中小功率塑料三極管按圖使其平面朝向自己,三個引腳朝下放置,則從左到右依次為e?b?c。?
三級管用萬能表怎么測量?
工具:
三極管和萬能表
步驟:
1、對于高阻擋, 電阻的測試結果與指針表測試結果有差別是正常的。這主要是因測試條件略有不同。
2、測試相關極性的物理量時,其極性顯示與表筆是對應的。也就是說,當不顯示極性時,紅表筆觸點為電位高端或電流流入端,極性顯示“-”時,紅表筆觸點則為電位低端或電流流出端。
3、電阻擋及二極管擋與指針表有別。指針表測量電阻時,紅、黑表筆與測試源極性相反,即黑表筆為測試源正端,紅表筆為負端。而數字表卻與測試源極性一致,即紅表筆為測試源正端,黑表筆為負端,這與電壓、電流擋表示一致。這樣不會混淆,較指針表優越。
4、對于不知極性或不知引腳排列順序的三極管,可通過三極管hfe擋多次換腳檢測來辨別確定其三極管的各電極。
5、校準。數字萬用表應定期校準,校準時應選用同類或精度更高的數字儀表,按先校直流擋,然后校交流擋,最后校電容擋的順序進行。。
