橋式整流器簡介：

　　橋式整流器是由四只整流硅芯片作橋式連接，外用絕緣朔料封裝而成，大功率橋式整流器在絕緣層外添加鋅金屬殼包封，增強散熱。

　　橋式整流器原理：

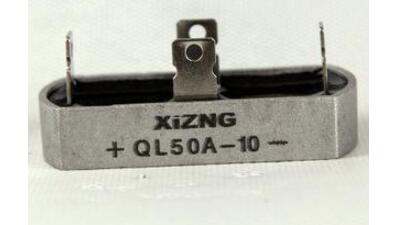

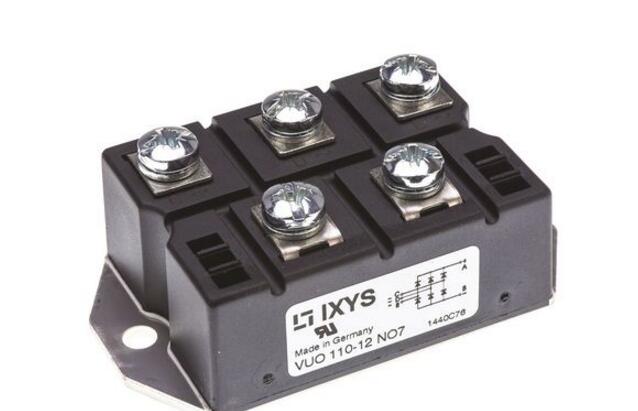

　　橋式整流器品種多：有扁形、圓形、方形、板凳形（分直插與貼片）等，有GPP與O/J結構之分。最大整流電流從0.5A到100A，最高反向峰值電壓從50V到1600V。

　　半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路。

　　選擇整流橋要考慮整流電路和工作電壓。

　　整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

　　全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖是其外形。

　　全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。

　　橋式整流器的作用：

　　橋式整流器用在交流發電機電源系統中，其作用一是將交流發電機產生的交流電變?yōu)橹绷麟姡詫?shí)現向用電設備供電和向蓄電池充電;二是限制蓄電池電流倒流回發電機，保護發電機不被逆電流燒壞。硅二極管具有單向?qū)щ姷奶匦?，即在硅二極管兩端加上一定的電壓（電源正極接二極管正極，電源負極接二極管的負極）時，二極管就導通，有電流流過，反之，二極管不導通，無電流通過。這樣，電流只能從一個方向通過。人們利用二極管的這個特性，制成整流器。當給整流器加上交流電壓時，只允許交流電的正半周通過，而負半周不通過，因此在整流器的負端便輸出脈動直流電。

　　橋式整流器命名規則：

　　一般橋式整流器（整流橋）命名中有3個數字，第一個數字代表額定電流，A；后兩個數字代表額定電壓（數字*100），V。

　　如：KBL407即4A，700V。

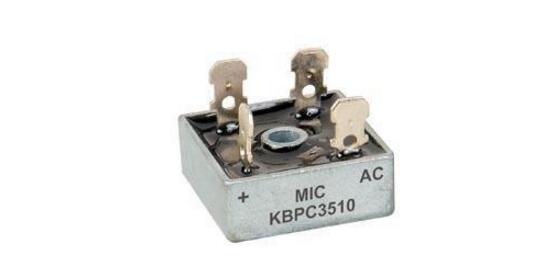

　　KBPC5010即50A，1000V（1234567，005、01、02、04、06、08、10分別代表電壓檔的50V，100V，200V，400V，600V，800V，1000V）。

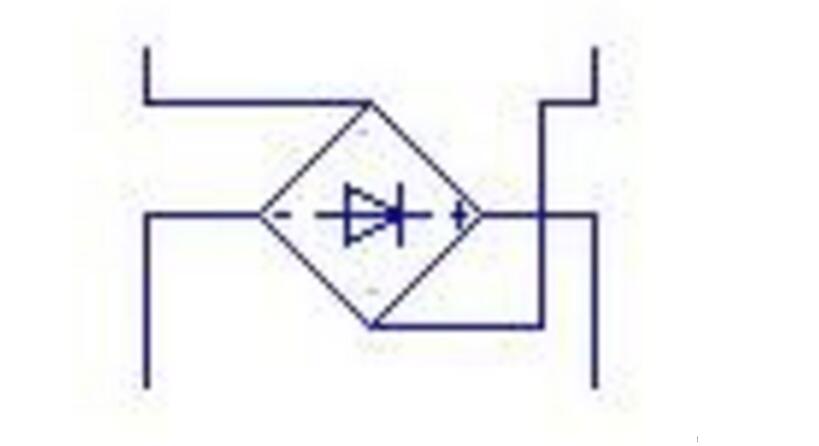

　　在電路圖上一般是畫成如下的圖形：
