什么是整流橋？

　　整流橋就是將整流管封在一個殼內了，分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路， 選擇整流橋要考慮整流電路和工作電壓。

　　整流橋用途

　　整流橋作為一種功率元器件，非常廣泛。應用于各種電源設備。

　　整流橋工作原理

　　整流橋內部主要是由四個二極管組成的橋路來實現把輸入的交流電壓轉化為輸出的直流電壓。

　　在整流橋的每個工作周期內，同一時間只有兩個二極管進行工作，通過二極管的單向?qū)üδ埽呀涣麟娹D(zhuǎn)換成單向的直流脈動電壓。對一般常用的小功率整流橋（如：RECTRON SEMICONDUCTOR的RS2501M）進行解剖會發現，其內部的結構如圖2所示，該全波整流橋采用塑料封裝結構（大多數的小功率整流橋都是采用該封裝形式）。橋內的四個主要發熱元器件——二極管被分成兩組分別放置在直流輸出的引腳銅板上。在直流輸出引腳銅板間有兩塊連接銅板，他們分別與輸入引腳（交流輸入導線）相連，形成我們在外觀上看見的有四個對外連接引腳的全波整流橋。由于該系列整流橋都是采用塑料封裝結構，在上述的二極管、引腳銅板、連接銅板以及連接導線的周圍充滿了作為絕緣、導熱的骨架填充物質——環氧樹脂。然而，環氧樹脂的導熱系數是比較低的（一般為0.35℃W/m，最高為2.5℃W/m），因此整流橋的結--殼熱阻一般都比較大（通常為1.0~10℃/W）。通常情況下，在元器件的相關參數表里，生產廠家都會提供該器件在自然冷卻情況下的結—環境的熱阻（Rja）和當元器件自帶一散熱器，通過散熱器進行器件冷卻的結--殼熱阻（Rjc）。

　　整流橋命名規則

　　一般整流橋命名中有3個數字，第一個數字代表額定電流，A;后兩個數字代表額定電壓（數字*100），V

　　如：KBL410 即4A，1000V 。RS507 即5A，1000V。（1234567分別代表電壓檔的50V，100V，200V，400V，600V，800V，1000V）常用的國產全橋有佑風YF系列，進口全橋有ST、IR等。

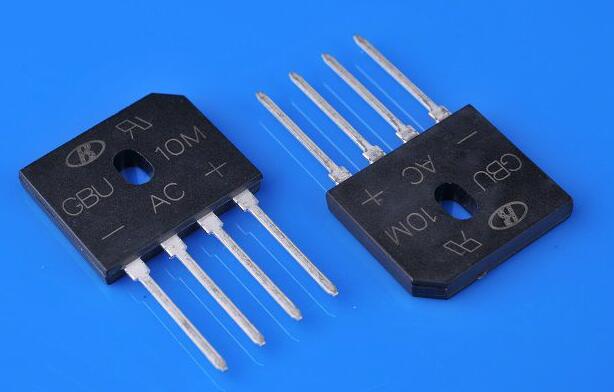

　　整流橋有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩個直流輸出端標有+或－，兩個交流輸入端有～標記。

　　整流橋的應用領域

　　凡需要電壓進行整流的領域都可以使用整流橋堆：

　　1、電鍍電解需要直流，因而需要把交流整流為直流。

　　2、直流電機也需要把交流整流為直流。

　　3、高壓直流靜電需要把交流整流為直流。

　　4、變頻電機的逆變電源是直流也需要把交流整流為直流。

　　5、蓄電池充電也需要把交流整流為直流。

　　橋堆是什么？

　　橋堆是一種電子元件，內部由多個二極管組成。主要作用是整流，調整電流方向。用橋堆整流是比較好的，首先是很方便，而且它內部的四個管子一般是挑選配對的，所以其性能較接近，還有就是大功率的整流時，橋堆上都可以裝散熱塊，使工作時性能更穩定，當然使用場合不同也要選擇不同的橋堆，不能只看耐壓是否夠，比如高頻特性等。

　　橋堆的結構

　　是由四只整流硅芯片作橋式連接，外部采用絕緣朔料封裝而成，大功率整流橋在絕緣層外添加鋅金屬殼包封，增強散熱性能。

　　橋堆的原理

　　橋堆作為一種功率元器件，非常廣泛。應用于各種電源設備。其內部主要是由四個二極管組成的橋路來實現把輸入的交流電壓轉化為輸出的直流電壓。

　　在橋堆的每個工作周期內，同一時間只有兩個二極管進行工作，通過二極管的單向?qū)üδ埽呀涣麟娹D(zhuǎn)換成單向的直流脈動電壓。對一般常用的小功率橋堆進行解剖會發現，該全波橋堆采用塑料封裝結構（大多數的小功率橋堆都是采用該封裝形式）。橋內的四個主要發熱元器件--二極管被分成兩組分別放置在直流輸出的引腳銅板上。在直流輸出引腳銅板間有兩塊連接銅板，他們分別與輸入引腳（交流輸入導線）相連，形成我們在外觀上看見的有四個對外連接引腳的全波橋堆。由于該系列橋堆都是采用塑料封裝結構，在上述的二極管、引腳銅板、連接銅板以及連接導線的周圍充滿了作為絕緣、導熱的骨架填充物質--環氧樹脂。然而，環氧樹脂的導熱系數是比較低的（一般為0.35℃W/m，最高為2.5℃W/m），因此橋堆的結--殼熱阻一般都比較大（通常為1.0~10℃/W）。

　　橋堆的規格命名

　　全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。

　　一般橋堆命名中有3個數字，第一個數字代表額定電流，A;后兩個數字代表額電壓（數字*100），V

　　如：KBL407即4A，1000V

　　KBPC5010即50A，1000V（1234567，005、01、02、04、06、08、10分別代表電壓檔的50V，100V，200V，400V，600V，800V，1000V）。

　　整流橋和橋堆有什么區別

　　整流橋和橋堆他們的全稱是整流橋堆，有人叫整流橋或者橋堆是一樣的。
