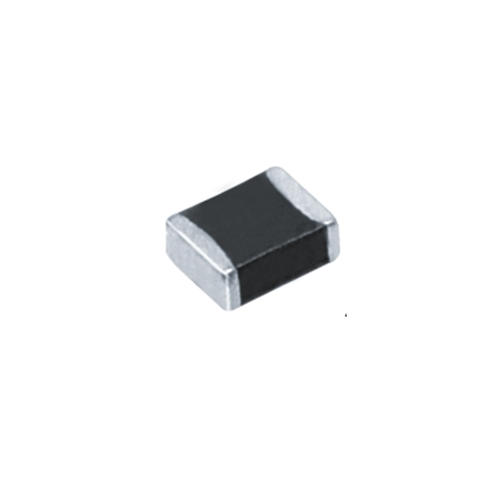

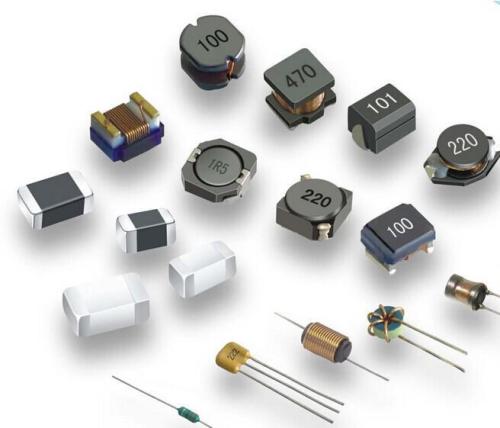

一般電子線路中的電感是空心線圈，或帶有磁芯的線圈，只能通過較小的電流，承受較低的電壓;而功率電感也有空心線圈的，也有帶磁芯的，主要特點是用粗導線繞制，可承受數十安，數百，數千，甚至于數萬安。功率貼片電感是分帶磁罩和不帶磁罩兩種，主要由磁芯和銅線組成。在電路中主要起濾波和振蕩作用。

　　貼片電感原理是什么？

　　電感是閉合回路的一種屬性，即當通過閉合回路的電流改變時，會出現電動勢來抵抗電流的改變。這種電感稱為自感，是閉合回路自己本身的屬性。假設一個閉合回路的電流改變，由于感應作用而產生電動勢于另外一個閉合回路，這種電感稱為互感。兩個電感線圈相互靠近時，一個電感線圈的磁場變化將影響另一個電感線圈，這種影響就是互感?；ジ械拇笮∪Q于電感線圈的自感與兩個電感線圈耦合的程度，利用此原理制成的元件叫做互感器。

　　貼片電感作用是什么？

　　作用貼片電感 是用絕緣導線繞制而成的電磁感應元件。屬于常用的電感元件。貼片電感的作用：通直流阻交流這是簡單的說法，對交流信號進行隔離，濾波或與電容器，電阻器等組成諧振電路。調諧與選頻電感的作用：電感線圈與電容器并聯可組成LC調諧電路。貼片電感在電路中的任何電流，會產生磁場，磁場的磁通量又作用于電路上。

　　當貼片電感通過的電流變化時，貼片電感中產生的直流電壓勢將阻止電流的變化。當通過電感線圈的電流增大時，電感線圈產生的自感電動勢與電當通過電感線圈的電流減小時，自感電動勢與電流方向相同，阻止電流的減小，同時釋放出存儲的能量，以補償電流的減小。流方向相反，阻止電流的增加，同時將一部分電能轉化成磁場能存儲于電感之中；因此經電感濾波后，不但負載電流及電壓的脈動減小，波形變得平滑，而且整流二極管的導通角增大。

　　屏蔽貼片電感與一般的貼片電感作用不一樣，一般的貼片電感在電路中是不帶屏蔽的，使用起來了在電路中電感起不到想要的效果，屏蔽貼片電感能夠屏蔽掉一些電路中電流的不穩定性，很好的起到阻隔的作用，屏蔽電感完整的金屬屏蔽體將帶正電導體包圍起來，在屏蔽體的內側將感應出與帶電導體等量的負電荷，外側出現與帶電導體等量的正電荷，如果將金屬屏蔽體接地，則外側的正電荷將流入大地，外側將不會有電場存在，即帶正電導體的電場被屏蔽在金屬屏蔽體內。

　　屏蔽電感在電路中還起到了耦合的作用，屏蔽貼片電感為降低交變電場對敏感電路的耦合干擾電壓，電感可以在干擾源和敏感電路之間設置導電性好的金屬屏蔽體，并將金屬屏蔽體接地。交變電場對敏感電路的耦合干擾電壓大小取決于交變電場電壓、耦合電容和金屬屏蔽體接地電阻之積。只要設法使金屬屏蔽體良好接地，就能使交變電場對敏感電路的耦合干擾電壓變得很小。電場屏蔽以反射為主，因此屏蔽體的厚度不必過大，而以結構強度為主要考慮因素。
