1.磁珠命名規則

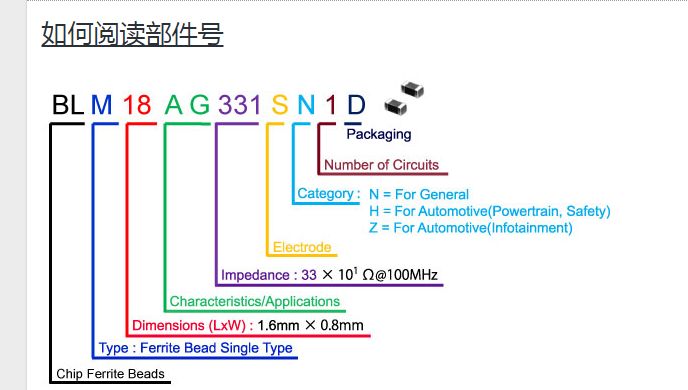

以型號BLM18AG331SN1D為例說明磁珠的命名規則

2.磁珠特性參數

（1）直流電阻DCResistance(mohm)：直流電流通過此磁珠時，此磁珠所呈現的電阻值。

（2）額定電流RatedCurrent(mA)：表示磁珠正常工作時的最大允許電流。

（3）阻抗[Z]@100MHz(ohm)：這里所指的是交流阻抗。

（4）阻抗-頻率特性：描述阻抗值隨頻率變化的曲線。

（5）電阻-頻率特性：描述電阻值隨頻率變化的曲線

（6）感抗-頻率特性：描述感抗隨頻率變化的曲線

3.磁珠結構

當導線中電流穿過時，鐵氧體對低頻電流幾乎沒有什么阻抗，而對較高頻率的電流會產生較大衰減作用。高頻電流在其中以熱量形式散發，其等效電路為一個電感和一個電阻串聯，兩個組件的值都與磁珠的長度成比例。

磁珠種類很多，制造商應提供技術指標說明，特別是磁珠的阻抗與頻率關系的曲線。有的磁珠上有多個孔洞，用導線穿過可增加組件阻抗(穿過磁珠次數的平方)，不過在高頻時所增加的抑制噪聲能力不可能如預期的多，而用多串聯幾個磁珠的辦法會好些。

鐵氧體是磁性材料，會因通過電流過大而產生磁飽和，導磁率急劇下降。大電流濾波應采用結構上專門設計的磁珠，還要注意其散熱措施。鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲(可用于直流和交流輸出)，還可廣泛應用于其它電路，其體積可以做得很小。

特別是在數字電路中，由于脈沖信號含有頻率很高的高次諧波，也是電路高頻輻射的主要根源，所以可在這種場合發揮磁珠的作用。鐵氧體磁珠還廣泛應用于信號電纜的噪聲濾除。

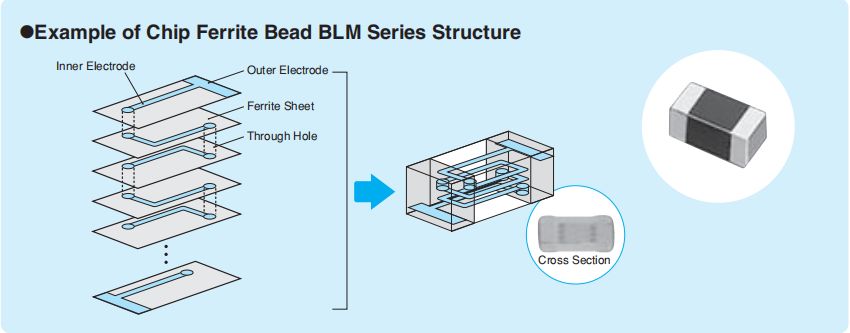

下圖為片狀鐵氧體磁珠的典型結構。在原始鐵氧體片層之間形成線圈圖案，并且通過集成和燒制的過程，產生三維線圈結構。
