氣體放電管的結構及特性是什么？

開放型氣體放電管放電通路的電氣特性主要取決于環境參數，因而工作的穩定性得不到保證。為了提高氣體放電管的工作穩定性，目前的氣體放電管大都采用金屬化陶瓷絕緣體與電極進行焊接技術，從而保證了封接的外殼與放電間隙的氣密性，這就為優化選擇放電管中的氣體種類和壓力創造了條件，氣體放電管內一般充電極有氖或氫氣體。

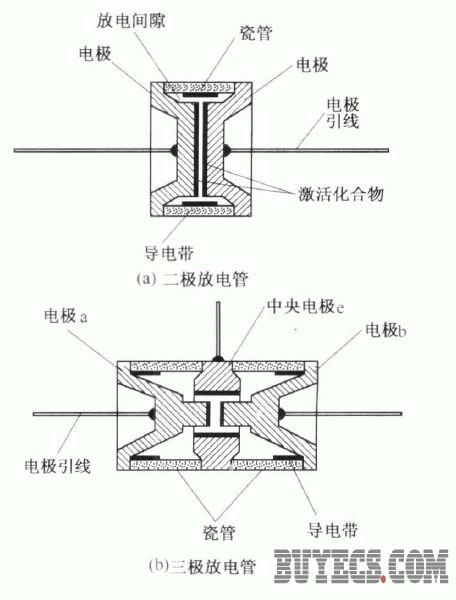

氣體放電管的內部結構如圖所示。它主要由電極及絕緣瓷管所組成，在電極的有效電子發射表面上涂有激活化合物(電子粉) ，電極間的距離一般小于1mm 以提高電子的發射能力，為了保證氣體放電管能快速地將浪涌電壓限制在低電位，在陶瓷絕緣管內表面制作有一導電帶，通過其作用電場來加速放電區域的電離， 使放電管具有快速響應特性和可恢復性。

氣體放電管的各種電氣特性，如直流擊穿電壓、沖擊擊穿電壓、耐沖擊電流、耐工頻電流能力和使用壽命等，能根據使用系統的要求進行調整優化。這種調整往往是通過改變放電管內的氣體種類、壓力、電極涂敷材料成分及電極間的距離來實現的。

氣體放電管有二極放電管及三極放電管兩種類型。有的氣體放電管帶有電極引線，有的則沒有電極引線。

從結構上講，可將氣體放電管看成一個具有很小電容的對稱開關，在正常工作條件下它是關斷的，其極間電阻達兆歐級以上。當浪涌電壓超過電路系統的耐壓強度時，氣體放電管被擊穿而發生弧光放電現象，由于弧光電壓低，僅為兒十伏，從而可在短時間內限制了浪涌電壓的迸一步上升。氣體放電管就是利用上述原理來限制浪涌電壓，對電路起過壓保護作用的。

隨著過電壓的降低，通過氣體放電管的電流也相應減少。當電流降到維持弧光狀態所需的最小電流值以下時，弧光放電停止，放電管的輝光熄滅。

氣體放電管主要用來保護通信系統、交通信號系統、計算機數據系統以及各種電子設備的外部電纜、電子儀器的安全運行。氣體放電管也是電路防雷擊及瞬時過壓的保護元件。

氣體放電管具有載流能力大、響應時間快、電容小、體積小、成本低、性能穩定及壽命長等特點;缺點是點燃電壓高，在直流電壓下不能恢復截止?fàn)顟B(tài)，不能用于保護低壓電路，每次經瞬變 電壓作用后，性能還會下降。
